? 具有電磁閥控制裝置
? IR-120-55
? 伯爾梅特 IR-120-55 型閥門是一款液壓驅動的隔膜式水力控制閥。無論流量或閥前壓力如何波動和變化，該款閥門均可將閥前高壓降低至閥后低壓，并保持穩定。閥門可通過電信號控制開啟或關閉。
產品特性和優點
? 系統壓力驅動，電信號控制開啟/ 關閉
? 保護下游系統
? 塑料閥門，經過精心制作，達到工業級設計標準
? 可現場改裝，適用多種連接形式和尺寸
? 活動式法蘭連接有效消除機械應力及液體應力
? 耐用性強，抗化學腐蝕及氣蝕
? Y 型閥體采用全通徑高流量設計
? 過流量極大，水頭損失小
? 組合整體式超耐用柔性隔膜和導向閥芯
? 調節準確穩定，實現平穩緩閉
? 所需驅動壓力低
? 有效防止隔膜腐蝕及變形
? 設計精良，使用方便
? 壓力設置方法簡單
? 可方便地進行在線檢查和維護
典型應用
? 計算機控制灌溉系統
? 減壓站
? 較遠或地勢較高的地塊
? 輸配水管網
? 低水壓灌溉系統
? 節能灌溉系統
材料
? 閥體、閥蓋和閥芯：玻璃纖維增強尼龍
? 隔膜：天然橡膠，尼、尼龍纖維
? 密封圈：天然橡膠
? 彈簧：不銹鋼
? 配件：塑料
? 配管及接頭：塑料
? 電磁閥電壓范圍：
S-390&S-400 ：24 VAC,24VDC
S-392&S-402 ：9-20 VDC，脈沖
S-982&S-985 ：12-50 VDC，脈沖
有其他電壓可供選擇

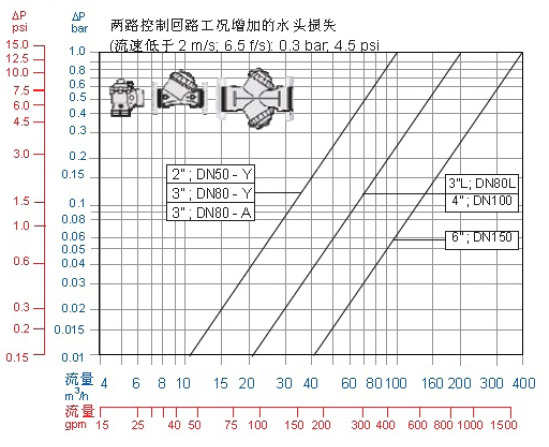

流量表
工作原理
電磁閥[1] 打開時閥門開啟。減壓導閥[2] 在閥后壓力[P2] 超過設置值時使閥門緩閉，在閥后壓力低于導閥設置值時調節閥門開啟。電磁閥關閉時閥門關閉。利用下游的球閥[3] 可手動關閉閥門。
技術參數
? 尺寸：3，3L，4&6'' ；DN80，80L，100&150
? 閥門形式：
? Y 型：3，3L，4&6'' ；DN80，80L，100&150
? 角型：3'' ；DN80
? 連接形式：
? 螺紋連接：3&3''L ；DN80&80L
? 法蘭連接：3，3L，4&6''；DN80，80L，100&150
? 壓力等級：10bar ；145 psi
? 工作壓力范圍：0.35-10bar ；5-145psi
? 設置范圍：1-7bar ；15-100psi
? 特定導閥彈簧不同，設置范圍也不同。
? 歡迎咨詢我們了解有關信息。
壓力等級：16bar，232psi
工作壓力范圍：0.5-16bar ；7-232psi
如需更低工作壓力的閥門，歡迎聯系我們

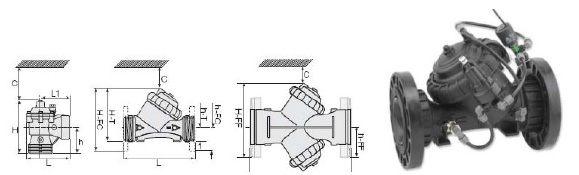

減壓閥技術規格
| 閥門形式 | 角型 | Y 型（斜式） | 交叉Y 型 | ||||
|---|---|---|---|---|---|---|---|
| 尺寸 | DN Inch |
80-1（1）3-T（1） | 80-1（1）3-T（1） | 80-FC（2）3-FC（2） | 80L-FC（2）3L-FC（2） | 100-FC（2）4-FC（2） | 150-FC（3）6-FC（3） |
| L（L1） | mm | 187（130） | 298 | 308 | 310 | 350 | 480 |
| inch | 7.4（5.1） | 11.7 | 12.1 | 12.2 | 13.8 | 18.9 | |
| H（Hf） | mm | 235（245） | 180（195） | 240（255） | 280 | 294 | 285 |
| inch | 9.3（9.6） | 7.1（7.7） | 9.4（10） | 11 | 11.6 | 11.2 | |
| C | mm | 53 | 53 | 600 | 600 | 600 | 600 |
| inch | 2.1 | 2.1 | 4 | 4 | 23.6 | 23.6 | |
| h | mm | 117 | 50 | 100 | 100 | 112 | 145 |
| inch | 4.6 | 2 | 3.9 | 3.9 | 4.4 | 5.7 | |
| 重量 | Kg | 1.6 | 1.6 | 4.4 | 5.9 | 7.6 | 12.5 |
| ib | 3.5 | 3.5 | 9.7 | 13 | 16.7 | 27.6 | |
（1）"T"= 螺旋連接
（2）"FC"= 法蘭連接，Corona（金屬）法蘭連接
（3）"FC"= 法蘭連接，通用塑料法蘭連接
